Enlightenment Foundation Libraries : Edje

Ce document sera découpé en plusieur partie,
dans la premiére partie nous aurrons la traduction du document de Building Interfaces with Edje: The Edje Developers Guide écrit par Ben 'technikolor' Rockwood.


Construire des interface avec Edje : guide du développeur


Un guide complet pour la conception d'interfaces utilisant Edje et de les utiliser efficacement dans vos appliations EVAS.

Vous trouverais dans ce document un aperçu complet de "Edje Collections de données" (EDC) et l'API Edje,
mais aussi des code d'exmeple utilisable.

Utiliser Edje efficacement permet de simplifier et de rationaliser la demande développement et de faire presque n'importe quelle application complètement skinable, même par les non-programmeurs.

Qu'est ce qu' Edje ?

Introduction


Edje est une composante des Enlightenment Foundation Libraries (EFL) qui fait abstraction de l 'interface de conception et fonctionnalité du code de l'application elle-même. Une application utilisant Edje est composé de deux composantes, le code dans l'application EVAS qui interagit avec l'interface, et un EET créé qui contient tous les éléments de l'interface elle-même.
Ces EET sont générées à partir d'un fichier dans lequel EDC Edje qui contient les
différentes parties de l'interface qui sont décrites et dessinées, et comment ces parties interagissent avec l'application.
Cela permet de créer différente interface, simplement en créant un nouveau EDC et génère des
EET pour votre application à utiliser.
Pour résumer, Edje rend toutes les applications qu'il utilise "skinable".
Raster* décrit "Edje" comme «une tentative de trouver un plan intermédiaire entre le "themeing" et le programmation sans tourner le thème lui-même en juste encore un autre programme "


Note du traducteur :
Raster est le fondateur des EFL.

Mot important :
EVAS :
EET :

Edje Data Collections (EDC)

Le fichier EDC contient tous les détails concernant votre interface.
L'EDC est un simple fichier texte qui a une syntaxe ressemblant au C.
Le fichier est divisé en trois sections distinctes:
  • les images,
  • collections,
  • les données.

La section image

contient une liste de toutes les images que votre interface utilisera. Lorsque vous compilez / générer votre EDC dans un
EET toutes les images spécifiées seront chargées dans le système EET lui-même ce qui vous permet de distribuer votre interface
(ou la peau, si vous préférez) comme un fichier unique. Lorsque vous définissez vos images, vous pouvez même préciser le taux
de compression des images en les ajoutant dans le EET pour qu'il garde une petite taille et EETS reste portable.

La section des collections

décrit en fait l'interface, comment il est exposé et comment il va interagir avec votre code d'application.

les données

En option, une troisième section, les données, peuvent contenir des données arbitraires dans clé-valeur
paires de fournir des données à votre demande.


Les collections de l'EDC sont composés d'un ou de plusieurs groupes. Chaque groupe contient des parties et programmes.
Une partie est un seul élément de votre interface, comme un élément de texte, ou un rectangle, ou une image.
Chaque pièce est minutieusement décrite pour un ou plusieurs Etats. Par exemple, une partie d'image pourrait en fait avoir
deux images, chacune dans un état différent, l'un pour un état normal et un pour un clic (souris vers le bas).
Une partie mai sont autant d'états défini comme vous le souhaitez.

Ces parties sont ensuite référencés dans les programmes. Les programmes sont des descriptions sur la manière dont l'interface
devrait intéragir à la fois avec l'utilisateur et le code de l'application elle-même.
Un programme ne peut accepter les événements de l'interface (comme le bouton 1 de la souris vers le bas), puis de changer l'état d'une partie décrite plus haut (changement à l'état cliqué) pour créer un effet.
Les programmes peuvent aussi émettre des signaux à votre demande.
Dans votre code d'application vous devrais définir un callback pour cet événement.
Chaque programme est concise et distincte.
Par exemple:
pour créer un bouton animé, vous devrez créer 3 programmes:
  • l'un pour changer l'état de l'image lors d'un clique souris,
  • l'un à émettre un signal à votre application sur le cas de la souris enfoncé,
  • et le denier à revenir à l'état normale lorque la souris est relachée.



En raison de l'abstraction, Edje prévoit que votre applcation ne doit connaître que le nom de l' EET afin de l'utiliser.
Qu'elle signal il vas reçevoir de l'interface, c'est donc le callbacks qui vas définir ce que l'evénement vas reçevoir et qu'elle partie du texte dans l'interface sera modifié.

Cela permet une fléxibilité maximum dans la conception de l'interface, notamment la possibilité de décharger l'interface pour les graphistes et themers libérant les "codeurs application" permettant aux utilisateurs de l'application de modifier l'interface sans hacking ou forking.
Votre projet, et un prototypage beaucoup plus rapide et l'outil de conception de modification de votre application C directement.

Aperçu d'Edje (EDC)


Chaque fois que vous concevez une application graphique, vous devez d'abord déterminer ce que l'application doit
faire, et alors vous demander à quoi il devrait ressembler.
Lors de l'élaboration avec Edje ces deux tâches sont des activités distinctes.
Lorsqu'il s'agit de déterminer la manière de concevoir votre interface, il est courant d'utiliser GIMP
comme outil de mise en page, ce qui est particulièrement utile pour la conception de votre interface avec Edje comme vous pouvez voir exactement comment chaque élément va être placé et se rapportent à d'autres parties de votre interface, qui est
particuliérement utile lors de l'apprentissage Edje. Ensuite, il est temps de construire réellement votre interface.


Cela commence par la création d'un fichier généralement marqués par une extension .edc.
Une fois que vous avez créé votre EDC, vous allez générer le EET qui sera utilisé par votre application.
Cela est possible grâce edje_cc, le Edje Compiler Collection.
Edje_cc package votre EDC ainsi que tous les images de votre interface aura besoin dans un seul EET.
Cette EET généré sera le fichier que votre code d'application, en utilisant l'API Edje, va utiliser et interagir avec. Cela vous permet de
partager ou transférer des thèmes en déplaçant simplement qu'un fichier, l'EET, et non pas la structure de votre image toute entière, ou un tarball / zip comme presque chaque plate-forme themeing.Les fichiers EET peuvent être visionnés en utilisant la
commande edje comme une manière de déboguer et d'un aperçu.


Avant de vous lancer dans Edje par vous même, vous devriez regarder les exemples dans le SVN des EFL, dans le dossier Edje.
Plus précisemment edje / données , vous trouverez un script nommé e_logo.sh. Exécuter le script et un fichier EET sera généré. Le script exécute simplement edje_cc avec les options appropriées pour générer un EET valide. Tu
peut alors avoir un aperçu avec la commande Edje,

Code : console
edje e_logo.eet test


Vous pourrais voir au EDC dans le répertoire edje / data / src /, où vous trouverez également un autre fichier EDC
qui s'appelle test.edc.
Le test.edc est une référence merveilleux, comme son constamment mis à jour pour refléter tous les avalible options pour les fichier EDC.



Note traducteur :

je n'est pas trouvé ces fichiers dans le svn, je n'est donc pas pus les tester

Ecrire votre premier Fichier EDC

Allons, dans le feu de l'action, et regardons de plus prés un fichier EDC, nous allons l'explorer sa conception et ses options.

Le fichier EDC que nous allons étudier, ligne par ligne :

Code : c
// Sample EDC
images {
         image,  "background.png" LOSSY 95;
}
collections {
   group {
      name, "test";
      min, 32 32;
      max, 1024 768;
      parts {
          part {
                 name,   "background";
                 type,   IMAGE;
                 mouse_events, 0;
                 description {
                         state, "default" 0.0;
                         rel1 {
                                  relative, 0.0 0.0;
                                  offset, 0 0;
                         }
               rel2 {
                        relative, 1.0 1.0;
                        offset, -1 -1;
               }
               image {
                        normal, "background.png";
               }
       }
}
part {
       name,   "button";
       type,   RECT;
       mouse_events, 1;
       description {
               state, "default" 0.0;
               min, 100 50;
               max, 100 50;
               align, 0.5 0.5;
               color, 211 168 234 255;
               rel1 {
                        relative, 0.0 0.0;
                        offset, 0 0;
               }
               rel2 {
                        relative, 1.0 1.0;
                        offset, -1 -1;
               }
       }
       description {
               state, "clicked" 0.0;
               min, 100 50;
               max, 100 50;
               align, 0.5 0.5;
               color, 170 89 214 255;
               rel1 {
                        relative, 0.0 0.0;
                        offset, 0 0;
               }
               rel2 {
                        relative, 1.0 1.0;
                        offset, -1 -1;
               }
       }
}
part {
       name,   "text";
       type,   TEXT;
       mouse_events, 0;
       description {
               state, "default" 0.0;
               rel1 {
                        relative, 0.0 0.0;
                        offset, 0 0;
                        to, "button";
               }
                        rel2 {
                                 relative, 1.0 1.0;
                                 offset, -1 -1;
                                 to, "button";
                        }
                        text {
                                 text, "Press Me";
                                 font, "redensek";
                                 size, 14;
                                 align, 0.5 0.5;
                        }
                }
        }
   } /* Close Parts */
   programs {
        program {
                name, "button_click";
                signal, "mouse,down,1";
                source, "button";
                action, STATE_SET "clicked" 0.0;
                target, "button";
                after, "do_me";
        }
        program {
                name, "button_unclick";
                signal, "mouse,up,1";
                source, "button";
                action, STATE_SET "default" 0.0;
                target, "button";
                after, "stop_doing_me";
        }
        program {
                name, "do_me";
                signal, "*";
                source, "button_click";
                action, SIGNAL_EMIT "PANTS ON" "button";
                in, 1.0 0.0;
                after, "do_me";
        }
        program {
                name, "stop_doing_me";
                signal, "*";
                source, "button_unclick";
                action, ACTION_STOP;
                target, "do_me";
        }
   } /* Close Prog */
 } /* Close Group */
} /* Close Coll */


La premiére chose que l'on remarque, est que le code à une structure ressemble à du code écrit en C.

Ensuite on remarque deux sections et des sous sections :
  • images
  • collections
    • group :
      • parts
        • part
        • part
        • ...

      • programs
        • prorgram
        • prorgram
        • ...





Et enfin, que chaque directive est de la forme:

Code : c
mot-clé, arg1 arg2 ...;


Nous alllons maintenant parler du fichier EDC, section par section.


Section Image


Extrait du code plus haut :
Code : c
...
// Sample EDC
images {
         image,  "background.png" LOSSY 95;
}
...


La section des images est la première section à examiner. Elle contient simplement une liste d' images que nous souhaitons inclure dans notre interface.
Chaque image aura une ligne décrivant comment la conserver, sous la forme:
Code : c
image, "file-name" STORAGE_METHOD;

La méthode de stockage (STORAGE_METHOD) est une description de la façon dont Edje doit stocker le fichier dans l'EET généré.
Les méthodes de stockage valides sont
  • COMP (methode qui vas enregistré l'image sans perte lors de la compression),
  • RAW (qui vas stocker l'image au format raw, cela ne signifie pas que le format sera modifié, par exemple un fichier png enregistré au fromat raw, sera décompréssé, donc si 'limage fait 1k alors elle sera stockés comme une image de 8 k),
  • LOSSY (methode de compression d'image avec perte, cette méthode avec perte est suivie par un nombre entier compris entre 0 et 100, définissant le niveau de qualité).



Section collections



Nous allons voir la section suivante appellé collections{}. Cette section contient un ou plusieurs group{} Chaque section group{} représente une interface. En effet, un fichier .edj peut contenir plusieurs interfaces, par exemple pour avoir un seul fichier pour plusieurs applications.

Alors maintenant une description ligne par ligne :


Code : c
...
collections {
   group {
      name, "test";
...


Chaque group{} reçoit un nom, dans notre cas il est nommé "test".
Toute les fois ou vous ferais référence à votre EET vous pourrez spécifier à la fois le nom du fichier EET, et le groupe à utiliser afin de choisir votre nom descriptif

Code : c
...
min, 32 32;
max, 1024 768;
...

Les deux lignes suivantes sont la taille min et max de notre interface en pixels. Les arguments de min et max sont de la taille horizontale puis la taille VERITAL. Donc, notre interface a une taille minimale et maximale de 32x32 de 1024x768.
Code : c
...
parts {
          part {
                 name,   "background";
...

Les groupes contiennent des parts et des programs. Chaque part est un élément particulier de votre interface, come une étiquette de texte, ou un rectangle, ou une image. Chaque partie a un nom individuel à titre de référence par rapport à d'autres parties de votre EDC, essayé de choisir ce nom le plus descriptif possible.
En regardant notre exemple EDC, vous pouvez voir que notre première partie est une image nommée "background" :
Code : c
...
type,   IMAGE;
...

Après le nom, nous pouvons définir notre type comme l'un des types suivants,
  • IMAGE,
  • RECT,
  • TEXTE.

Code : c
...
 mouse_events, 0;
...

Le mot-clé "mouse_events" est une valeur booléenne définissant oui ou non cette partie accepte les événements de la souris (comme les clics, les reports de la souris, etc), 0 pour non et 1 pour oui. Plus options que simplement ces 3 peut être utilisé, s'il vous plaît se référer à la référence pour les autres options possible.

Note Traducteur : trouver ou est cette fameuse référence


Code : c
...
 description {
                         state, "default" 0.0;
                         rel1 {
                                  relative, 0.0 0.0;
                                  offset, 0 0;
                         }
                         rel2 {
                                   relative, 1.0 1.0;
                                   offset, -1 -1;
                        }
...

Une PART contiendra une ou plusieurs sections description. Chaque description est un état différent de notre PART.
Le descriptions défini la manière dont notre part devrait examiner, quelles images ou du texte de la part utilise, où il doit être positionné, comment il doit être carrelé, etc Dans ce cas, notre expérience n'a besoin que d'un seul state (Etat), que nous appelons default, en utilisant le mot-clé de state. Le numéro suivant le nom de l'Etat définit une valeur d'index qui est actuellement non utilisés, il suffit d'utiliser 0.0. Ensuite, nous voyons deux sections définissant le positionnement de notre part, et REL1
REL2. Chaque section rel contiendra les mots-clés relatifs et offset, et éventuellement à. Si le mot-clé à
est omis, alors la position est relative à la taille complète de l'interface tels que décrits par min et max dans le

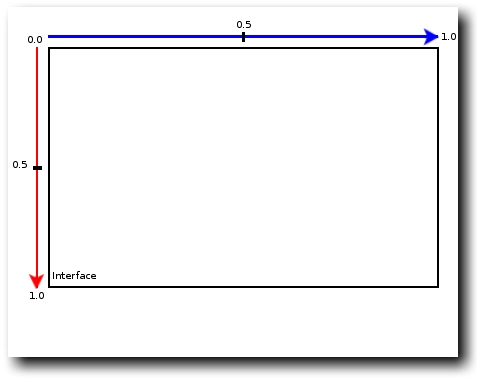

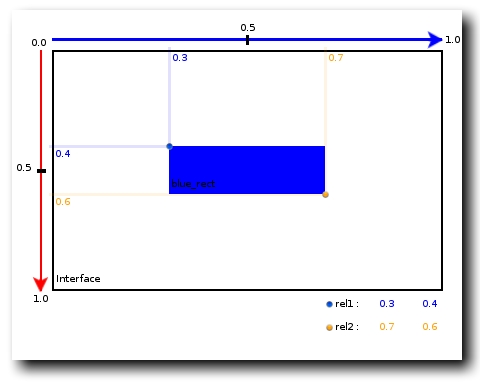

groupe de sections. REL1 est le positionnement de l'angle supérieur gauche de la pièce et REL2 est le positionnement de la
coin inférieur droit de la pièce. Le mot-clé relatif est suivi par deux doubles allant de 0,0 à
1.0. Comme avec min et max, la première valeur est l'horizontale et la seconde est la verticale. La SPE offset

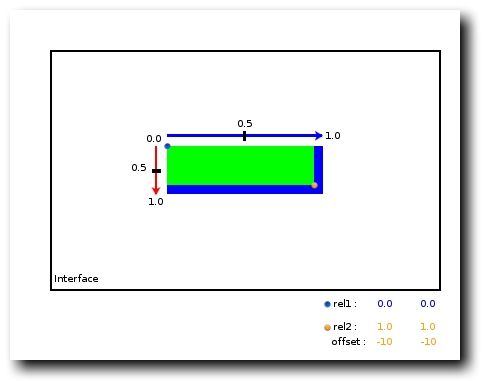

cifies l'écart de pixels à partir du point relatif. Dans le cas de notre contexte, le haut à gauche (rel1) de notre
partie (image) est relative à l'angle supérieur gauche de l'interface, sans décalage. La partie inférieure droite (REL2) de
notre rôle est relative à la partie inférieure droite de l'interface, décalage de 1 pixel à gauche et 1 pixel en place. Par conséquent,
cette partie se remplit complètement l'interface. Plus d'informations sur le positionnement peut être retrouvé plus tard dans ce guide.

Code : c
...
image {
                        normal, "background.png";
               }
...

La dernière section de description des pièces c'est la section de l'image. Cette section décrit les images à
utiliser. Une ou plusieurs images peut être spécifié, l'image qui est d'abord vu est désigné par le mot-clé normale.
Plus d'images peuvent être ajoutés en utilisant le mot clé "tween" pour former des animations, mais nous en discuterons dans une autre section.

Alors que certaines parties peut sembler confus et compliqué à première vue, nous l'espérons vous pouvez désormais regarder la partie que nous venons d'examiné et simplement dire que c'est une partie d'image de fond nommée qui n'accepte pas les événements de souris, et remplit complètement l'interface en utilisant les background.png image.

Nous allons voir le prochain part :

Code : c
...
part {
       name,   "button";
        type,   RECT;
       mouse_events, 1;
...

qui se nomme bouton, qui est de type RECT (rectangle) et qui accépte les événements de la souris (mouse_events, 1). Cette part contiens deux descriptions :
Code : c
...
description {
               state, "default" 0.0;
               min, 100 50;
               max, 100 50;
               align, 0.5 0.5;
               color, 211 168 234 255;
               rel1 {
                        relative, 0.0 0.0;
                        offset, 0 0;
               }
               rel2 {
                        relative, 1.0 1.0;
                        offset, -1 -1;
               }
       }
...

Cette Premiére description décris l'état par défaut(state, "default" 0.0;) et donc défini l'apparence normale et le positionnement du rectangle nous allons utiliser comme un bouton, ou en Autrement dit, c'est l'état de nos unclicked.


Le deuxiéme description :
Code : c
...
 description {
               state, "clicked" 0.0;
               min, 100 50;
               max, 100 50;
               align, 0.5 0.5;
               color, 0 0 0 255;
               rel1 {
                        relative, 0.0 0.0;
                        offset, 0 0;
               }
               rel2 {
                        relative, 1.0 1.0;
                        offset, -1 -1;
               }
       }
...


Le deuxième état est l'état cliqué. Vous remarquerez que la valeur par défaut et les États cliqué regard presque
identiques, le seul changement est la couleur et le nom. Cela signifie que lorsque nous changeons de défaut à l'Etat
état cliqué, la seule chose qui change est la couleur du rectangle. Les États sont modifiés à l'aide pro-
grammes, dont nous parlerons plus tard. Vous remarquerez que les descriptions et mots-clés contiennent min max,
Ils sont utilisés pour définir la taille de la pièce. S'ils sont omis, comme dans la partie de fond, la partie sera
combler le montant maximum de l'espace avalible (ie: toute l'interface, limité par les REL1 et REL2).

Le mot-clé spécifie l'alignement alignement de notre part au sein de l'espace disponible (conteneur). Les valeurs pour
aligner à nouveau l'alignement horizontal suivie par l'alignement verital, utiliser des doubles. Donc, dans ce cas, la
rectangle sera un 100x50 pixels absolue, avec un conteneur de la taille de toute l'interface (telle que définie
par rel1/rel2), et est positionné au milieu de ce conteneur. Peu importe comment grand ou petit de l'interface
est le rectangle 100x50 pixels restera toujours exactement dans le milieu de l'écran et ne jamais redimensionner. Le
mot-clé couleur est applicable uniquement aux rectangles et le texte, et décrit la couleur du rectangle dans le
forme: couleur, rouge vert bleu alpha.


Notre dernier part :
Code : c
...
part {
       name,   "text";
       type,   TEXT;
       mouse_events, 0;
       description {
               state, "default" 0.0;
               rel1 {
                        relative, 0.0 0.0;
                        offset, 0 0;
                        to, "button";
               }
                        rel2 {
                                 relative, 1.0 1.0;
                                 offset, -1 -1;
                                 to, "button";
                        }
                        text {
                                 text, "Press Me";
                                 font, "redensek";
                                 size, 14;
                                 align, 0.5 0.5;
                        }
                }
        }
...


La dernière partie est une partie de texte, appelé texte. Il n'accepte pas les événements de souris. Il a un seul Etat, par défaut.
Notez que les sections REL1 et REL2 utiliser le mot clé d', cela modifie le sens de la relativité.
Cela signifie que le coin supérieur gauche (REL1) de la partie est relative à l'angle supérieur gauche (0,0 0,0) de la partie
nommé bouton (pour "bouton";). De même, le coin inférieur droit (REL2) de la partie est relative à la partie inférieure
pixel à droite (1,0 1,0) de la partie nommée bouton, mais de déplacer le coin inférieur droit de la partie par 1
vers la gauche et vers le haut de ce point. La section du texte décrit le texte lui-même. Le texte du mot clé de-
scribes le texte à afficher ("Me presse"), la police à utiliser («redensek"), la taille de cette police (14), et le
l'alignement du texte dans le conteneur tel que défini par rel1/rel2. La police spécifiée pour être utilisé doit être
ajoutée à la trajectoire de la police EVAS dans votre application, et le nom de la police est le nom moins c'est extention
(Ex:. Ttf).

Un mot sur les couches. Il n'ya pas de mot spécifique pour les couches de CDE sur une partie par partie de base. Chaque
nouvelle partie est en couches sur le dessus de la partie précédente. Par conséquent, dans notre échantillon EDC le texte est rendu sur le dessus
du bouton, qui se trouve sur l'arrière-plan. Si nous avions défini le bouton avant que le contexte, il
n'aurait pas été visible. Bien que ce soit de bon sens pour la mostpart, il peut être une cause fréquente de
confusion lors de la modification d'un grand EDC si vous ne faites pas attention. Chaque fois que vous modifier ou ajouter des composants à votre
Quoi de vérifier la CDE ci-dessus et en dessous.

PROGRAMS


La dernière partie de notre EDC est la section des programs. Qui vas donnée vie aux programme static créer par l' interfaces (group).
Les programmes sont en grande partie sur la réception des signaux. Les signaux peuvent être générés par
interaction avec l'utilisateur, Edje lui-même, ou une force extérieure (généralement votre gestionnaire de fenêtres).
Par exemple un utilisateur qui pointe la souris sur une zone de l'interface. Un signal généré Edje comprennent une charge de "signal"
(Charges Edje l'EET), ou «du programme, start" (quand un autre programme commence à courir). Un extérieur gen-
signal erated aurait pour effet d'ensemble de l'interface Edje, généralement à partir d'un gestionnaire de fenêtres, telles que «déplacer»
(La fenêtre de votre interface est déplacé) ou "show" (votre interface est affiché).
Code : c
...
programs {
        program {
                name, "button_click";
                signal, "mouse,down,1";
                source, "button";
                action, STATE_SET "clicked" 0.0;
                target, "button";
                after, "do_me";
        }
...

Le premier programme dans notre exemple est de changer l'état de notre part lorsque le bouton est cliqué. Le pro-
gramme est le nom "Button_Click". Le programme est exécuté quand il reçoit le signal "de la souris, en bas, 1", ce qui signifie
lorsque le bouton gauche de la souris est enfoncé sur votre partie qui accepte les événements de souris le programme est activé.
Les signaux sont globable, de sens que si nous voulions que le programme à exécuter quand un bouton de la souris est enfoncé sur
notre part, nous pourrions utiliser le signal "de la souris, en bas," *, en fait, nous pourrions utiliser le signal "*" qui signifie que tout
signal effectuer la partie serait d'exécuter le programme. Le mot clé est à la source, qui définit la partie (ou
programme) à partir duquel le signal sera reçu, dans ce cas le bouton. Les sources sont également globable. La prochaine
mot-clé est l'action, ce ce que le programme ne fait. Les actions peuvent changer d'état partie, arrêter l'action du
d'autres programmes, ou émettent des signaux. Dans ce cas, l'action STATE_SET changer d'état à "clicked". Le
suivantes double (0,0) est actuellement utilisé et doit simplement être mis à 0,0. L'argument cible qui sui-
bas est la partie ou le programme sur lequel agit l'action. Le mot-clé final, après, définit éventuellement un autre
programme à exécuter après le programme en cours se termine. Quand un signal est reçu tous les programmes qui
accepter le signal entrant et correspondre à la source sera exécuté, et ainsi très souvent le mot-clé
«Après» n'est pas nécessaire, mais il peut toujours être utilisé à certaines fins rusés que nous allons étudier plus tard.
Après peut également être utilisé comme un mécanisme de boucle, en précisant le programme en cours pour remettre en marche après
complète, mais il convient de noter que tout signal spécifié pour le programme doivent être respectées sur tous les
terme de ce programme, même si elle boucles sur lui-même.

Code : c
...
 program {
                name, "button_unclick";
                signal, "mouse,up,1";
                source, "button";
                action, STATE_SET "default" 0.0;
                target, "button";
                after, "stop_doing_me";
        }
...


En regardant le premier programme à nouveau, nous pouvons maintenant voir clairement que le programme "Button_Click" sera exécuté
lorsque le bouton gauche de la souris est enfoncé sur notre bouton "" rectangle. Il va changer l'état de la cible
"Bouton" à "cliqué" (ce qui va changer la couleur comme indiqué précédemment), et une fois qu'il termine se déroulera le
"Do_me programme". Ainsi, en regardant le prochain programme "button_unclick" nous pouvons voir que cela va changer la
État de la cible "bouton" par défaut "de l'État (retour à sa couleur d'origine) lorsque le bouton gauche de la souris est relâché au cours de la partie source" bouton ". Nous avons donc un bouton animé! Généralement les images seraient
utilisé au lieu de simples rectangles, ce qui serait tout simplement omettre le mot clé de couleur et ajouter une section sur l'image
pour les deux Etats, d'une image pour l'état par défaut et l'autre pour l'état cliqué. Enfin, nous voyons que l'après
mot clé est utilisé pour exécuter le programme "stop_doing_me" après "button_unclick" termine en cours d'exécution. Il
convient de noter que tous les programmes et les noms des pièces sont tout à fait arbitraire, il n'ya pas de restrictions sur les pro-
Descriptions des états de gramme ou partie à l'exception de l'état par défaut, qui doit toujours être nommé comme
tels. Les programmes doivent toujours contenir au moins les mots-clés nom, la source, du signal et de l'action, même si
source et le signal sont globbed pour correspondre à quelque chose ("*").

Code : c
...
        program {
                name, "do_me";
                signal, "*";
                source, "button_click";
                action, SIGNAL_EMIT "PANTS ON" "button";
                in, 1.0 0.0;
                after, "do_me";
        }
...

Le troisième programme qui est référencé par le "Button_Click programme". Ce programme accepte n'importe quel signal (comme
identifiées par un * pour le signal). La source est définie comme un programme dans ce cas, plutôt que d'une part, de sorte que le
programme sera exécuté lorsque aucun signal n'est acceptée par le "Button_Click programme". L'action est défini
SIGNAL_EMIT, qui enverra le signal indiqué, ici "Pants on", qui est généralement utilisé par
votre code d'application. Le troisième argument de l'action pour SIGNAL_EMIT est la source d'où
le signal est venu. Dans votre code de l'application de ce signal serait reçu par un gestionnaire de rappel, qui
appellerait une fonction déterminée sur la base des recipt d'un signal spécifié à partir d'une source spécifique. Nous allons
En savoir plus sur ces signaux lorsque nous discuse l'API Edje plus tard. Le mot-clé »dans« accepte deux arguments
ments, les deux doubles. Le "dans" mot-clé indique un retard sur l'exécution de votre programme, le premier argument est
le nombre de secondes à attendre avant de lancer le programme, et le deuxième argument spécifie le max-
Fond du retard aléatoire qui est ajouté au premier argument. Ceci est utile lorsque vous souhaitez que le programme
attendre un temps aléatoire qui est au moins une demi-seconde, mais pas plus de 3 secondes, ce qui
serait décrit comme «en, 0,5 3,0;». Les retards se produisent toujours avant l'action indiquée par le programme est
préformées. Notre mot final est après, qui se déroulera le programme "do_me" après le programme actuel
complète, qui dans ce cas est une boucle. Notez qu'il n'y a pas de cible visé par ce programme, parce que le
action n'est pas effectuée sur tout autre programme ou une partie. Comme il s'agit d'une boucle, on peut dire que ce programme
sera exécuté après la "Button_Click" programme se termine, et émettre le signal "Pants on" de l'
source "bouton" toutes les secondes.
Code : c
...
        program {
                name, "stop_doing_me";
                signal, "*";
                source, "button_unclick";
                action, ACTION_STOP;
                target, "do_me";
        }
...


Le programme définitif est nommé «stop_doing_me", qui est lancé après le programme "button_unclick" com-
plète et accepte n'importe quel signal. L'action "ACTION_STOP" est utilisée pour briser une boucle en cours d'exécution ou d'autres pro-
gramme, comme spécifié par la cible, dans ce cas "do_me".
Vous devriez maintenant prendre les EDC exemple ci-dessus, et l'utilisation Edje_CC de construire un eet. Vous pouvez obtenir l'arrière-
image de fond ici: BACKGROUNDIMG. Utilisation de la construction edje_cc votre EET comme ceci: "edje_cc-v-id.
sample.edc sample.eet ", en mettant l'image dans le même répertoire avec la SEE. Vous devriez mettre la police
"Redensek.ttf" dans un répertoire nommé «fonts /" où votre EET sera vue avec edje (le spectateur). Vous
peut alors aperçu que EET avec Edje, en précisant le nom du fichier EET et le nom du groupe: "edje
test sample.eet ". Jouez avec la SEE un peu jusqu'à ce que vous pensez que vous êtes familier avec la syntaxe, l'agencement et
fonctionnalités de base du CDE Edje.



Parts: Interface componants

Les parties se déclinent en quatre variétés: RECT, IMAGE, TEXT et NONE.

Edje Layout, Fills and Positioning

Pour ici je conseil plutôt d'allé voir ce tuto qui explique trés bien le positionement avec edje :
http://www.supinfo-projects.com/fr/2005/presentation_efl/4/

je vais quand même le coller ici au cas ou il disparait un jour.

1.2 Le positionnement


Ce qu'il faut impérativement comprendre pour maîtriser Edje c'est la façon de positionner les part dans l'interface.

D'abord, parlons de l'empilement. Les éléments sont empilés dans l’ordre dans lequel ils apparaissent dans le fichier. Si l’élément B est déclaré après l’élément A : B sera au dessus de A. Si un élément n’apparaît pas dans l’interface, c’est peut-être qu’un autre à été déclaré après et le cache.

Parlons maintenant du positionnement. La position d'une part est toujours fonction d'une autre. Si cela n'est pas déclaré, sa position dépendra de l'interface entière.

Plus précisément, la position d'une part est fonction du coin supérieur gauche d'une autre part ou de l'interface.
Une part est définie par deux choses :
  • Son coin supérieur gauche : rel1
  • Et son coin inférieur droit : rel2

Conclusion: le positionnement du coin supérieur gauche d'une part et de son coin inférieur droit se fait en fonction du coin supérieur gauche d'une autre part, ou de l'interface entière( à relire une bonne vingtaine de fois).

Prenons un exemple concret: nous voulons créer une interface avec au milieu un rectangle bleu :

Code : c
 part{
                   name: "blue_rect";
                   type: RECT;
                   description{
                            color: 54 68 255 255;
                            relative{
                                      rel1: 0.3 0.4;
                                      rel2: 0.7 0.6;
                            }
                   }

Première chose, on ne précise rien donc la position du rectangle se fait en fonction de l'interface entière. Donc, les coins de notre rectangle dépendent du coin supérieur gauche de l'interface.

Que veut dire "rel1: 0.3 0.4" ?

D'abord "rel1" : il s'agit de la position du coin supérieur gauche du rectangle.

Ensuite, "0.3 0.4" : il s'agit de coordonnées allant de 0 à 1. Ces coordonnées on pour origine le coin supérieur gauche de l'interface(souvenez-vous, la position de « blue_rect » dépend de l’interface entière) .

Interface_edje

La première coordonnée :
  • Part du coin supérieur gauche de l'interface
  • et s'arrête au coin supérieur droit de l'interface.

C'est une coordonnée horizontale (en bleu).

La deuxième coordonnée :
  • Part du même endroit que la première
  • et s'arrête au coin supérieur droit de l'interface.

C'est une coordonnée verticale (en rouge).

Finalement ce que veut dire rel1: 0.3 0.4; c'est :
  • rel1 : pour placer le coin supérieur gauche du rectangle
  • 0.3 : parcourrir 30% du chemin gauche-droite (horizontal)
  • 0.4 : puis 40% du chemin haut-bas (vertical).



Pour rel2, c'est exactement la même démarche, mais pour le coin inférieur droit du rectangle.

Interface_edje_rel2

Afin de mieux comprendre le positionnement, voici une vidéo qui montre le placement du rectangle: blue_rect.wmv.

Maintenant prenons l'extrait suivant :
Code : c
    part{
               name: "green_rect";
               type: RECT;
                description{
                      color: 0 255 0 255;
                                rel1{
                                        relative: 0.0 0.0;
                                         to: "blue_rect";
                                      }
                                rel2  {
                                          relative: 1.0 1.0;
                                          to: "blue_rect";
                                          offset: -10 -10;
                                        }
                            }
             }

Ici, "to: « blue_rect »" signifie que cette fois-ci notre rectangle est placé en fonction du coin supérieur gauche d'une autre part nommée blue_rect.

En rel1 nous avons : 0.0 0.0 . En rel2 : 1.0 1.0 . Donc, si vous avez saisi le fonctionnement, vous comprenez que 2 coins de green_rect et blue_rect coincident. Donc ils ont la meme taille.

En rel2, il y a "offset : -10 -10;" . Ce sont aussi des coordonnées: horizontale verticale. Cela signifie que, une fois le coin inférieur droit (rel2) placé il y a:
  1. un décalage de 10 pixels vers la gauche
  2. puis un décalage de 10 pixels ver le haut

Avec un offest de -10 -10, white_rect devient 10 pixels moins large et 10 pixels moins haut que blue_rect.

Interface_edje_green_rect

Les coordonnées définies dans « relative » sont … relatives. Cela veut dire qu’elles évoluent avec la taille de l’objet.

Compilez le fichier d’exemple Test_rect.edc avec edje_cc et testez-le avec edje. Changez la taille de l’interface. Vous verrez que la taille des rectangles évolue.

Cependant, vous remarquerez que le décalage de 10 pixels ne change jamais, quelque soit la taille de l’interface. Les coordonnée de l'offset sont en pixels, pas en pourcentage.

résumé


On sait maintenant comment fonctionne Edje. Les Interfaces sont décrites dans des fichiers .edc. Il peut y avoir plusieurs interfaces dans un fichier .edc : une par "group{}".

Une interface est composée d'éléments : "part". Ils peuvent avoir plusieurs états : "state". Leur positionnement se fait à partir d’un axe particulier dont l’origine est le coin supérieur gauche. C’est le point le plus délicat à comprendre.

Le comportement de l'interface par rapport aux événement reçus est décrit dans des "programmes" : program{}. Ils se déclenchent à partir de signaux, et peuvent changer l'état des éléments.



Programs: interface to life

Chapter intro
Chapter conclu

The Edje API: Putting your interface to work

Chapter intro
Chapter conclu

Edje Programmers Guidelines

Chapter intro
Chapter conclu

The Edje Preview Program

Chapter intro
Chapter conclu
Part conclu

Exemple de code avec Edje

Part intro
Part conclu
